一臺1250千伏變壓器，一次中壓側為6kV，二次低壓側為0.4千伏，變壓器阻抗電壓為6%，額定電流為1804A，短路電流為30.1千安。低壓進線斷路器的額定電流為2000安，長延時過載保護設置為0.8In = 1600A安，短延時短路保護設置為5In=10kA，瞬時短路保護設置為8In=16kA。

一天，低壓開關柜的抽屜在與分支母線的連接處發生短路故障，故障持續了半個多小時。在此期間，中壓斷路器不執行保護動作，較后低壓進線斷路器執行保護動作。

故障發生時，天氣良好，溫度不高，低壓開關柜開始正常運行。

事故始于400A抽屜中的短暫電弧，但低壓進線斷路器和400A抽屜中的斷路器都沒有跳閘保護。緊急斷開后，現場人員拔出抽屜斷路器進行檢查，未發現明顯問題。推，繼續跑。

第二次短弧沒有引起操作員的注意，直到第三次強弧引起低壓進線斷路器的跳閘保護。后來發現低壓開關柜的分支母線損壞嚴重。

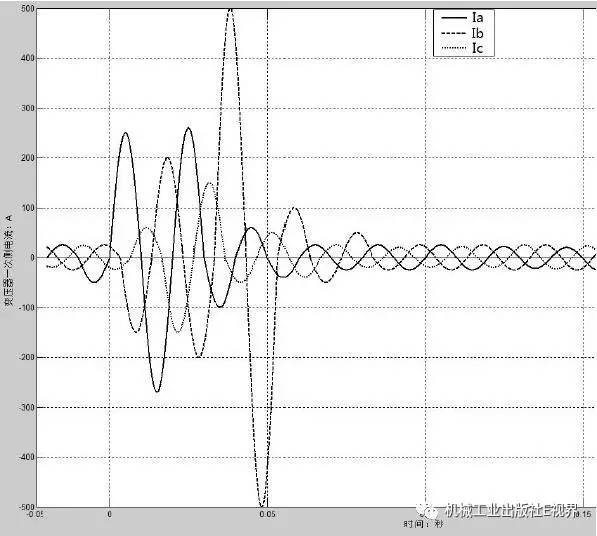

讓我們看看首先個故障記錄:

從故障記錄來看，事故發生時，故障點發生了三相短路。電流的較高瞬時值為b相的500安，即低壓系統b相的7.5千安。

首先次短路故障持續了160毫秒

經檢查，發現一套低壓開關柜的400A抽屜式電路對抽屜式電路與分支母線連接處的絕緣支架有嚴重的燒蝕損壞。因此，可以得出結論，首先次故障是由過熱和灰塵引起的漏電引起的。事故發生后，電弧吹散了灰塵，爬行和電擊自動停止。

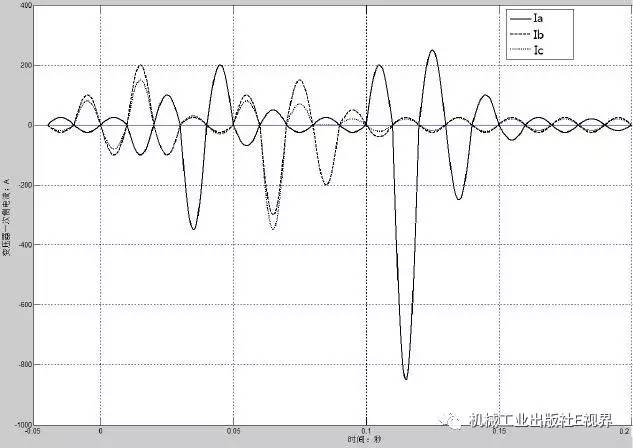

讓我們看看第二個故障記錄:

在圖中，我們看到一種現象:b相和c相的電流波形一致，并且與A相相反。該波形表明A相對地短路，即單相接地故障。

可以看出，A相電流較大值約為850安，將變壓器比乘以15，低壓A相單相接地故障電流為12.75安，故障持續180毫秒

從前面的描述可以看出，第二次故障發生在操作員再次接通電源之后。由于首先次故障電弧嚴重損壞了分支母線絕緣支架的絕緣能力，第二次故障是由單相接地故障引起的。雖然故障電弧存在的時間很短，但分支母線絕緣支架的絕緣能力已經完全被破壞。

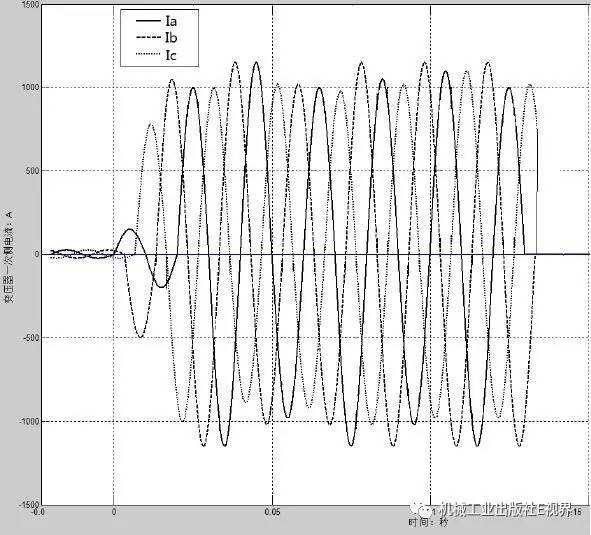

讓我們看看第三個故障記錄:

第三次故障記錄的波形是簡單的三相短路。6kV側的較大電流為1150A，相當于400V低壓側的17.25kA。該電流值超過了低壓進線斷路器的瞬時整定值16kA，因此當三相短路電流的較大值連續出現100毫秒的5個周期時，斷路器執行短路保護。

由于分支母線上發生短路，故障點下游400A抽屜中的斷路器肯定不會跳閘。

值得注意的是:低壓開關柜的維護和保養非常重要，應定期清潔開關柜區域內各部件的灰塵，尤其是各絕緣部件的灰塵；定期檢查低壓開關柜的運行情況，發現問題及時更換絕緣部件，消除事故隱患。

編者按:如果有什么秘密，就應該嚴格按照標準操作，按照標準操作，任何遺漏或僥幸都可能付出代價！

本文選自《低壓成套開關設備原理與控制技術》第二版，由機械工業出版社出版。

一個非常重要的一點是，這本書是基于7251.2013。邊肖還把這個標準放入資源庫，每個人都可以下載。

一篇宣布的文章:解讀2013年版和2005年版之間的對比和差異

主要技術變化如下:

-原GB 7251.1/IEC 60439-1的雙重功能已被取消，該標準本身是產品標準，也是GB 7251/IEC 60439系列產品的“通用”標準。

-GB7251.1只是GB7251系列產品的“通用”標準。

-GB 7251.12取代了原GB 7251.1產品標準；

-通過驗證，已經消除了型式試驗成套設備(TTA)和部分型式試驗成套設備(PTTA)之間的差異。

-采用三種不同但等效的驗證要求形式:驗證試驗、驗證比較和驗證評估；

-對溫升要求的詳細描述；

-包含成套設備空殼標準(GB/T 2064)的要求；

-標準的整體結構與其作為“通用”標準的新功能相匹配。

讓我們仔細看看:

1.GB7251.1的雙重角色已被取消

GB7251.2005(IEC60439-1:1999)起著雙重作用。它不僅是成套設備的產品標準，也是其他相關成套設備的通用文件。相比之下，GB7251.2013不再是產品標準，而是純粹意義上的通用文件。

同時，GB7251還配備了幾個系列的輔助標準——產品標準，每個產品標準只涉及一種特殊類型成套設備的一個要求。

例如，IEC61439-0是指導讀者閱讀的用戶指南。IEC61439-1是一般原則，IEC61439-2是低壓開關設備，IEC61439-3是配電盤，IEC61439-4是施工現場開關設備，IEC61439-5是電網開關設備，IEC61439-6是母線干線系統。

當讀者需要了解與低壓開關設備相關的型式試驗標準時，必須同時使用IEC61439-1和IEC61439-2。

同樣，如果讀者需要了解與電網配電成套開關設備相關的型式試驗標準，則必須同時使用IEC61439-1和IEC61439-5。

2.TTA和PTTA被取消了

我們知道，在GB7251.2005中，低壓成套開關設備分為型式試驗成套設備(TTA)和部分型式試驗成套設備(PTTA)。這里的TTA指符合確認類型或系統的低壓成套開關設備和控制設備。與本部分驗證的完整設備相比，沒有影響性能的差異。PTTA指的是一套完整的低壓開關設備和控制設備，包括型式試驗方案和不進行型式試驗的方案，后者由已試驗的型式試驗方案得出(例如通過計算得出)。

PTTA的關鍵詞是通過計算確定開關柜的類型和結構。這里的計算依據是GB/T 24276-2009《部分型式試驗用低壓成套開關設備和控制設備(PTTA)溫升評估的外推法》，等效標準為IEC/TR 60890:1987；還有GB/T 24277-2009《評估部分型式試驗包(PTTA)短路耐受強度的方法》，等效標準為IEC/TR 61117:1992。

雖然有設計和制造低電壓開關柜的PTTA的指導性文件，但其計算的復雜性超過了一般制造商的計算能力，使得PTTA實際上難以實現。

因此，TTA和PTTA在GB7251.2013和IEC61439-1:2011中被取消。而且規定，低壓開關柜的工廠要生產一定型號的低壓開關柜，必須先提交低壓開關柜的類型進行型式試驗，只有通過了低壓開關柜的類型試驗后，才允許生產低壓開關柜的類型。

此外，該標準還規定，即使是空柜也應進行相應的型式試驗。

3.GB7251.2013和GB7251.2005在介電性能測試方面的差異

在GB7251.2005中，絕緣測試的額定隔離電壓Ui的范圍規定為300伏及以下。當Ui≤690伏時，介電測試電壓的交流均方根值為2500伏，在GB7251.2013和IEC61439-1:2011中，介電測試電壓降至1890伏

耐壓試驗時間在GB7251.2005中為5秒，在GB7251.2013和IEC60439-1:2011中為7秒，因此耐壓試驗時間延長。

4.溫度上升極限值下電源頻率的50Hz和60Hz之間的差值

在英國標準7251.2013和國際電工委員會61439-1:2011中，當額定電流小于或等于800安時，50赫茲和60赫茲的工頻溫升限值相同。當額定電流大于800安培時，60赫茲的溫升極限是50赫茲的95%。

此外，在GB7251.2013和IEC61439-1:2011中，分支母線的溫升試驗應按分散系數1考慮，即分支母線的負載電流之和等于分支母線的電流。該要求高于GB7251.2005和IEC60439-1:1999。

5.短路電流驗證

低短期耐受電流不超過10kA 開關柜短路電流驗證試驗不能進行

●當保險絲的截止電流小于17kA 開關柜時，不需要短路電流驗證試驗

●與變壓器直接相連的輔助電路不得進行短路電流驗證試驗。

6.關于證書

額定電壓為690伏時獲得的型式試驗證書可用于380伏和400伏系統，但額定電壓為380伏時獲得的型式試驗證書不能覆蓋400伏系統。

由于380x1.05 = 399V伏小于400伏，IEC61439規定證書所涵蓋的額定電壓與測試電壓之比高達1.05倍，因此在380伏下進行的型式試驗所獲得的測試證書不能涵蓋400伏的額定電壓系統。

GB7251.2013(國際電工委員會61439-1:2011)和GB 7251.2005(國際電工委員會60439-1:1999)之間的區別并不僅限于此，也沒有詳細列舉。總之，IEC61439對低壓開關柜的型式試驗具有深遠的意義和影響。
