我們常見的低電壓配電柜和高電壓配電柜實際上并不僅僅指配電柜本身。它實際上是我們通常所說的一整套設備。事實上，這個術語是不準確的，其學名應該是“成套配電設備”。那么什么是一套完整的配電設備，它的特點是什么？

什么“成套配電設備”？

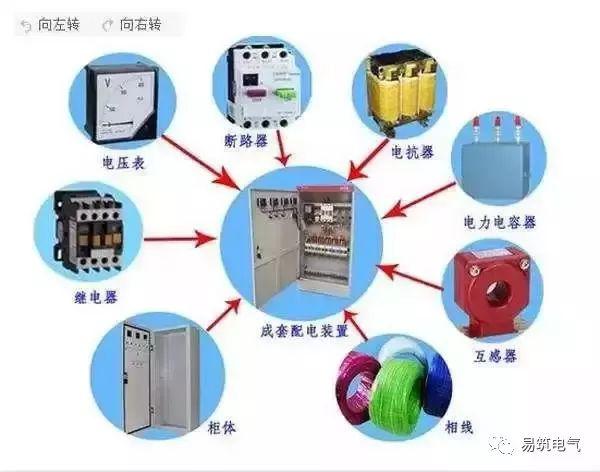

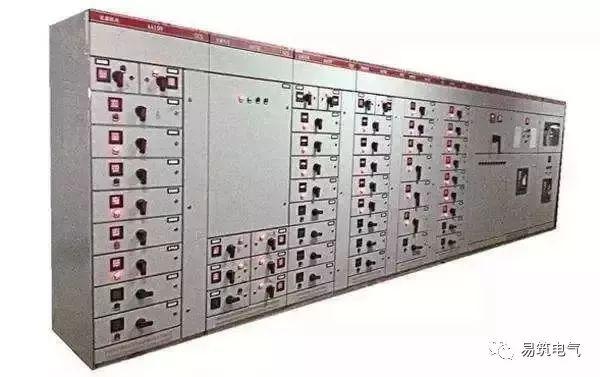

開關柜(也稱為成套開關或成套配電設備)，主要是斷路器電氣設備；成套配電設備是制造商成套提供的設備。根據主接線要求，制造商組裝高低壓電氣設備(包括控制電氣設備、保護電氣設備、測量電氣設備，如斷路器、隔離開關、變壓器等)。)以及匯流條、載流導體、絕緣體等。在封閉或半封閉的金屬柜中形成單元電路子柜。單元電路子柜成為一套完整的配電設備。在安裝過程中，根據主接線方式將所有單元分組到機柜中(也稱為間隔)，形成整個配電裝置。

成套電氣設備中，設備由母線、隔離開關(高壓)、閘刀開關(低壓)、斷路器(空氣開關)、電壓互感器、電流互感器、電力變壓器、交流接觸器、保護繼電器(熱繼電器)、避雷器等組成。被稱為主要設備。它們根據原理關系形成的電路稱為主電路或主原理圖。

為了確保一次系統的安全、可靠和穩定運行，可以隨時監控一次系統的運行狀態，同時可以隨時控制一次系統所需的許多其他電氣部件和設備。

例如，測量儀器(電流表、電壓表、功率因數表、功率表、頻率表等)。)，控制信號元件(信號燈、按鈕、凸輪開關等。)，繼電保護裝置等。它們根據原理關系形成的回路稱為二次回路或二次方案圖。

成套設備主要分為:0.4千伏、0.69千伏、1.2千伏低壓開關柜；3.6千伏、7.2千伏、12千伏、24千伏中壓開關柜(當前發展趨勢)、40.5千伏高壓開關柜、電源箱(柜)、照明箱、控制箱(柜、臺)、保護屏、DC屏等。

高壓開關設備:主要用于發電、輸電、配電和電力轉換的高壓開關，以及控制、測量、保護裝置、電氣連接(母線)、外殼、支架等。

開關柜保護要求中的“五項注意事項”:防止斷路器誤分合閘，防止帶電分合閘隔離開關，防止帶電分合閘接地開關，防止帶接地的斷路器誤分合閘，防止斷路器誤進入帶電間隔。

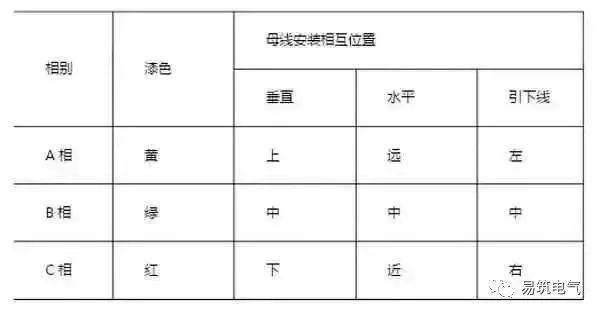

母線位置相序的對應關系:

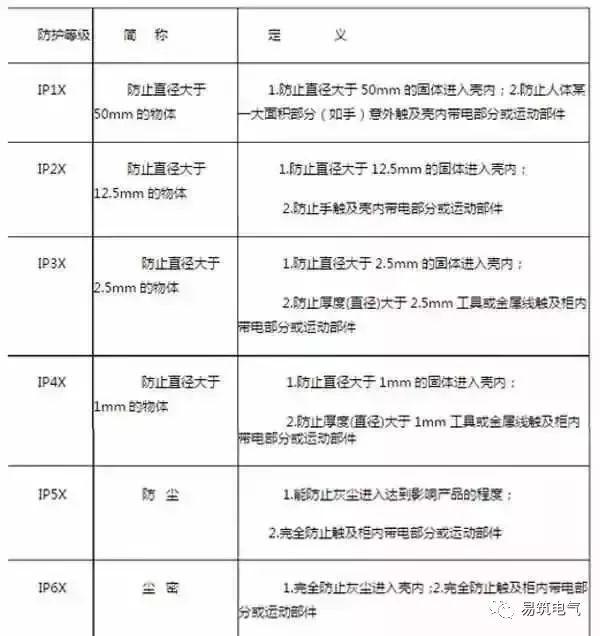

防護等級:外殼、隔板和其他部件的防護等級，以防止人體靠近帶電部件和接觸移動部件，并防止外部物體侵入內部設備。

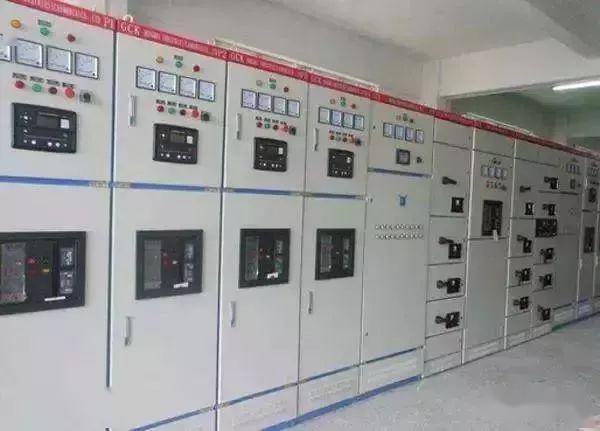

成套配電設備的特點

1.整套設備由金屬外殼(機柜)保護。電氣設備和載流導體不易積灰，易于維護，尤其是在室外污染區域。

2.成套設備易于實現系列化和標準化，具有裝配質量好、速度快、運行可靠性高的特點。由于造型設計和生產，其結構緊湊，布局合理，體積和占地面積減小，成本降低。

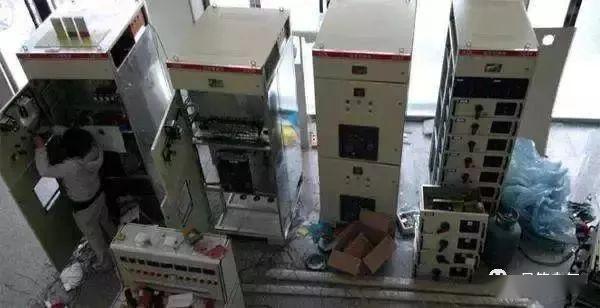

3.電器安裝、線路鋪設和成套設備的配電室建設是分開進行的，從而縮短了基本建設的時間。

產品型號主要分為以下三類:

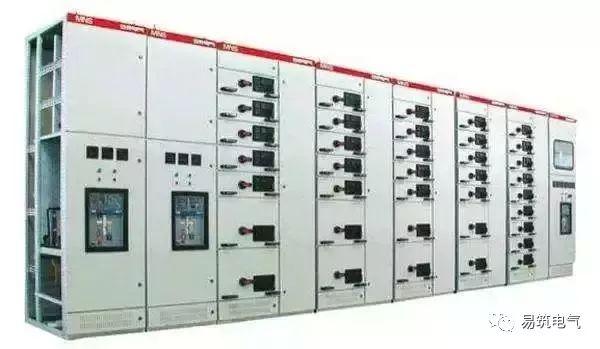

1.低壓類別:PGL(不推薦)，GGD(安全、可靠、經濟，因此被廣泛使用)，BFC(不推薦)，GCL(不推薦)，GBD，GCS(森遠設計)，MNS(ABB技術)；

2.中高壓類別:GG-1A(F)(不推薦)、XGN12(不推薦)、KYN12(不推薦)、JYN2、12(不推薦)、HXGN-12(F)、XGN112(SF6)、KYN112、KYN212(目前市場上的主流產品)、KYN□-24(成為發展趨勢)、JYN40.5(不推薦)、XGN□(JGN□)-40.5(不推薦)

3.箱式變壓器類型:YBM□-12(24，40.5)/0.4，ZGS9(11)-12(40.5)/0.4，10KV中壓開關站，35KV高壓開關站。

成套配送設備的價格構成

1.主要和次要部件的價格；

2.輔助材料的價格，包括二次線、端子、線頭、線夾、線軸、數字管、代碼、扎帶、標準件等。

3.公交車價格和公交車使用應根據一次性計劃進行預算。

4.外殼價格，例如:GGD:1800.00元/套；KYN 212: 6500.00元/套；HXGN-12: 2500.00元/套；KYN 640.5: 16500.00元/套；GCK，GCS，MNS應由專業外殼制造商根據一次性計劃報價；盒子變電站，非標準盒子(柜)按盒子尺寸計算。

5、包裝和運輸費用；

6.企業的綜合費用，包括管理費、勞動工資、稅金和利潤等。；

7.其他費用，如中標后向招標公司支付一定的費用。

報價流程及注意事項

1.全面消化圖紙:

根據用戶提供的圖紙，先進行圖紙目錄。

檢查，然后分配和分類。根據圖紙?jiān)O(shè)計說明和技術要求(對于招標文件，也有必要結合招標文件的技術要求)理解項目的設計意圖，考慮計算可變方案所需的價格，并注意平面圖(平面圖反映有無母線橋和柜間母線橋的長度)。

2.注意事項:

(1)對于高壓柜，為了滿足五項預防措施的要求，進線柜應配備現場顯示(強制性:

DXN-10，24/35Q)和電磁鎖。出線柜應配有現場顯示(提示類型:DXN-10/35T)和接地開關聯鎖裝置。

(2)兩條電源進線連接時應考慮備用自動切換裝置，兩條電源進線與母聯之間應考慮機電聯鎖裝置(三合一)。

(3)六氟化硫環網柜和KYN212中間柜一般需要配備溫濕度控制器和加熱器。

(4)如果相間距離和相間接地距離不能滿足帶電要求，應采用母線硫化處理或異形母線或母線套管熱縮套管，接頭也應覆蓋絕緣套。

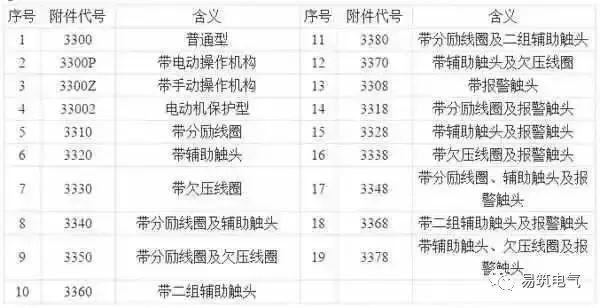

(5)了解低壓塑殼斷路器附件的重要性，如下表所示:

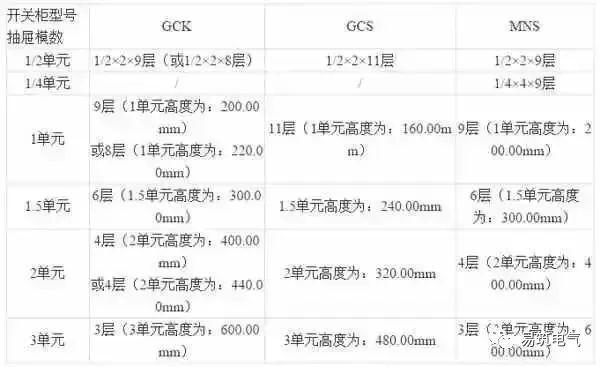

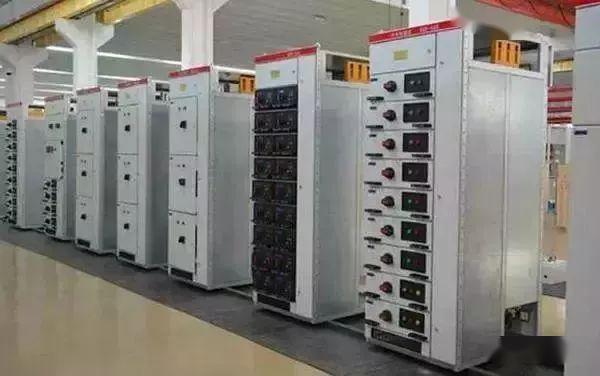

(6)了解低壓抽出式結構開關柜(抽屜柜抽屜安裝總有效高度≤1800.00毫米)，詳見下表:

注:1。對于普通塑殼斷路器，63A抽屜的模塊為1/2或1/4，100A(125A)，160A，225A(250A)為1模塊或1.5模塊，400A為2模塊或3模塊，630A為2模塊或3模塊，當630A難以制作抽屜時，可改為固定插入式安裝。

2.GCS，MNS分為經濟型和標準型；GCK，GCS，MNS也可以做成固定隔斷式。

3.抽屜柜單元抽屜的有效安裝尺寸:

160毫米:160.00毫米-41.00毫米= 119.00毫米；

200毫米:200.00毫米-41.00毫米= 159.00毫米；

220毫米:220.00毫米-41.00毫米= 179.00毫米；

240毫米:240.00毫米-41.00毫米= 199.00毫米

320毫米:320.00毫米-41.00毫米= 279.00毫米

400毫米:400.00毫米-41.00毫米= 359.00毫米

600毫米:600.00毫米-41.00毫米= 559.00毫米

4.GGD外殼中電氣部件的有效安裝尺寸:

600毫米機柜寬度:600.00毫米-5× 25× 30× 2 = 480.00毫米

800毫米機柜寬度:800.00毫米-5× 25× 30× 2 = 680.00毫米

1000毫米機柜寬度:1000.00毫米-5× 25× 30× 2 = 880.00毫米

1200毫米機柜寬度:1200.00毫米-5× 25× 30× 2 = 1080.00毫米

5、低壓柜母線計算:

變壓器上饋線和接線柜的三相主母線應拼接約16米(當柜寬為800毫米時)。進線柜配有計量時，由于計量變壓器和儀表占用空間，刀閘和空氣開關的安裝位置會下移。因此，母線長度也應加長0.6m每米。當母線長度超過6m時，母線之間應考慮搭接；當客車為雙層或三層時，也應考慮墊塊。當進線和出線電纜較多時，應考慮水平出線。

熟悉并掌握常用技術數據

1、母線理論重量和載流量選擇表

(1)接觸表面鍍錫或鍍錫。

(2)環境溫度:銅母線40℃，鋁母線35℃，較高工作溫度85℃。

(3)環境溫度不等于40℃的修正系數見下表

系數如下表所示。

(4)環境溫度不等于35℃的修正系數見下表

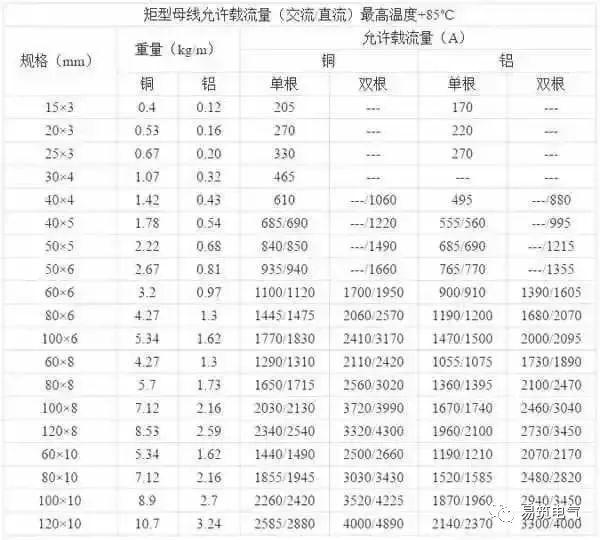

(5)理論重量和載流量選擇表

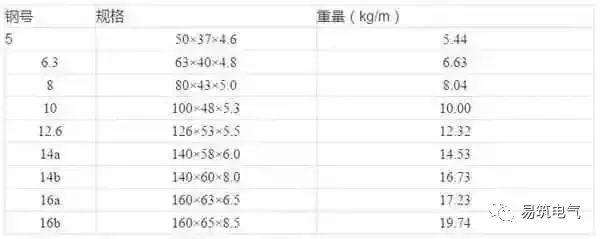

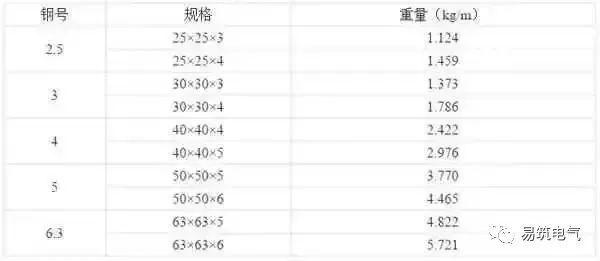

2.熱軋等邊角鋼

3.熱軋普通槽鋼

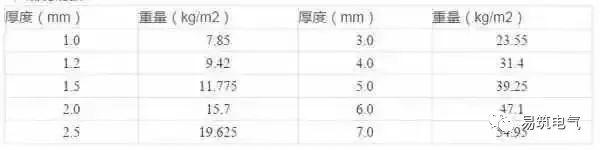

4.熱軋鋼板

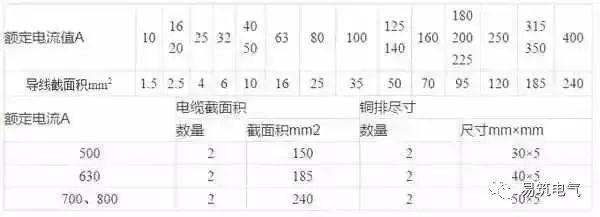

5、根據負荷選擇絕緣母線段

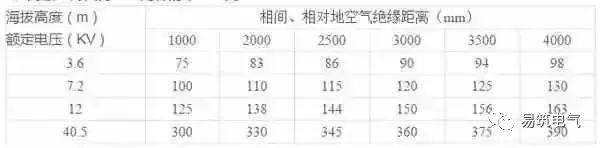

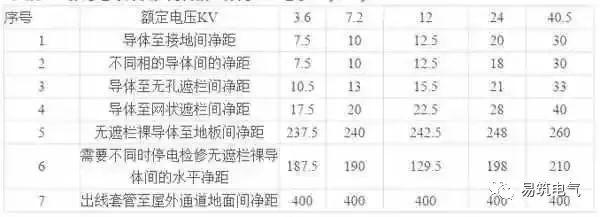

6.使用空氣作為絕緣介質柜中各相導體與地面之間的凈距(厘米)。

注:每高出海平面1000米，項目1和2應修正10%。3 ~ 6項分別增加1項或2項的修正值。

7.高原開關初級元件的充電距離

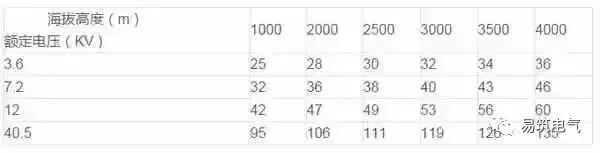

8.工頻耐受電壓水平

注:上表中的每個值都是1000米高空(即工廠)的工頻耐壓試驗值。

(來源:權力事實。版權屬于原作者。請聯系并刪除任何侵權行為。)
