配電箱和開關盒設置
配電箱和開關盒設置詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。
配電設備是指施工現場用電項目配電系統中設置的總計配電箱(配電柜)、分配電箱和開關箱?？傆?jì)配電箱和點數配電箱縮寫配電箱。
配電箱的基本功能:
1.電源隔離功能
2.正常開關電路功能
3.過載、短路和漏電保護功能
配電系統應設置配電柜或總計配電箱，點數配電箱，開關箱，并實行三級配電?？倲?shù)配電箱可設置在點數配電箱以下；分?jǐn)?shù)配電箱以下可設置多個開關盒。總數配電箱應位于靠近電源的區域，得分配電箱應位于電氣設備或負荷相對集中的區域。得分配電箱與開關箱之間的距離不得超過30m，開關箱與其控制的固定電氣設備之間的水平距離不得超過3m。
(1)當主回路中設置總漏電保護器時，還應安裝總隔離開關、分路隔離開關、總斷路器、分路斷路器或總?cè)蹟嗥鳌⒎致啡蹟嗥?。如果總漏電保護器是同時具有短路、過載和漏電保護功能的漏電斷路器，則總斷路器或總?cè)蹟嗥骺赡懿槐辉O(shè)置。
(2)當為每條支路設置并聯漏電保護器時，還應安裝主隔離開關、并聯隔離起點以及主斷路器、分?jǐn)嗦菲骰蛑魅蹟嗥骱筒⒙?lián)熔斷器。如果分流器提供的漏電保護器是同時具有短路、過載和漏電保護功能的漏電斷路器，則可以不提供分流器斷路器或分流器保險絲。
(3)隔離開關應設置在電源進線端。應采用單極隔離裝置，具有可見的斷點，并能同時斷開電源的所有極或彼此靠近。不得使用無可見斷點的電器。當采用具有可見斷點的斷路器時，它們也可用作隔離開關。

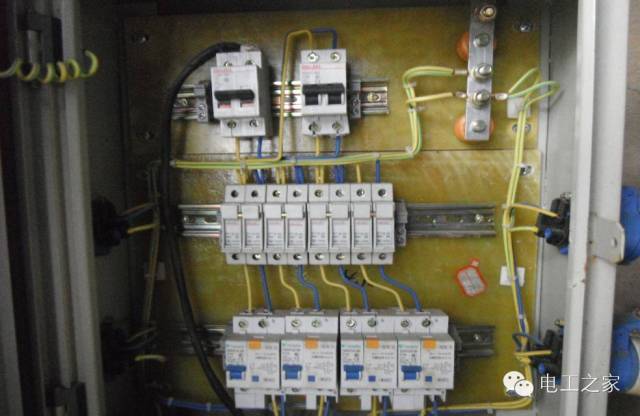

按照總計配電箱的原則

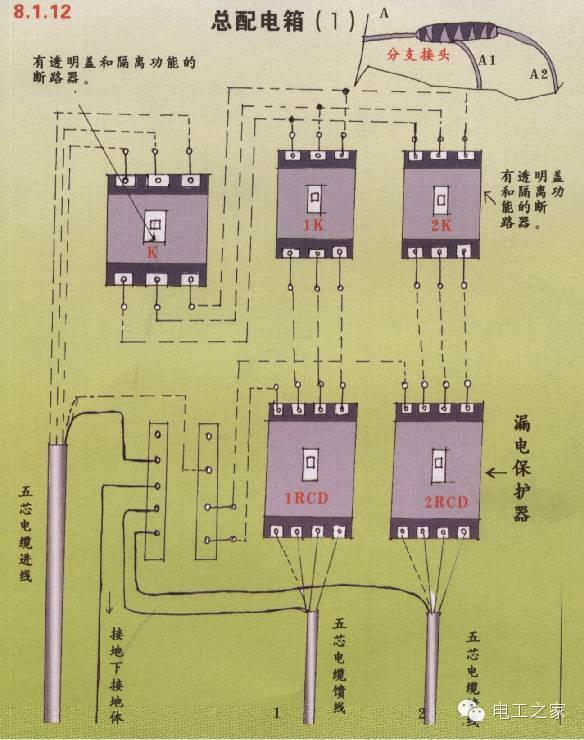

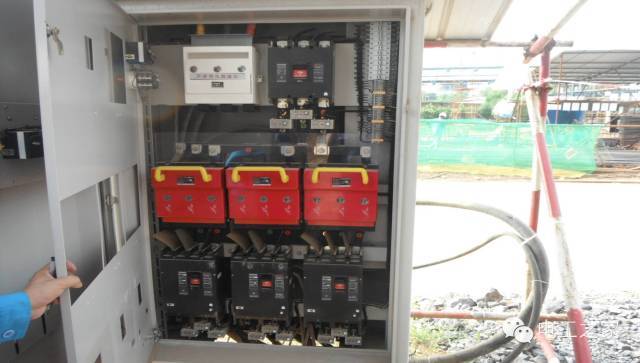

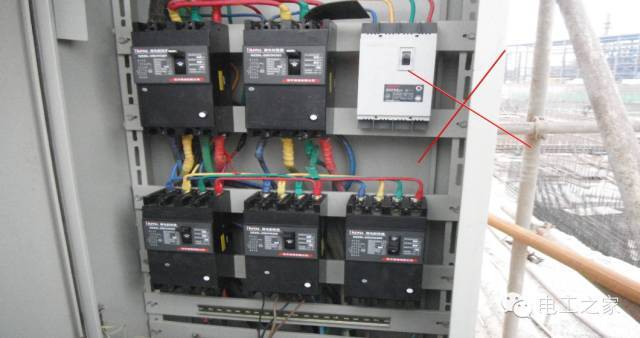

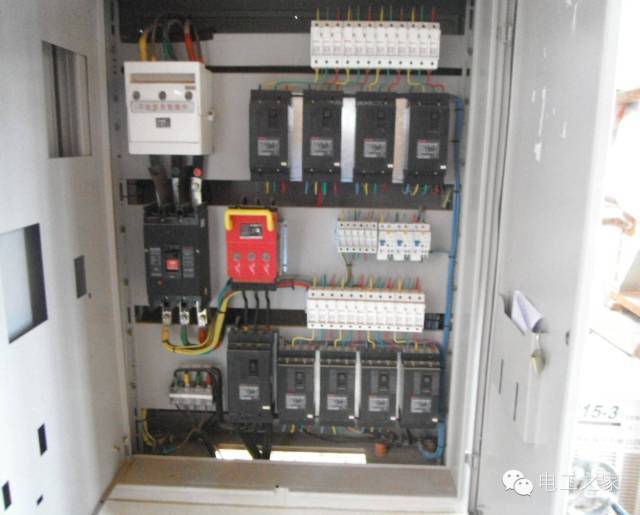

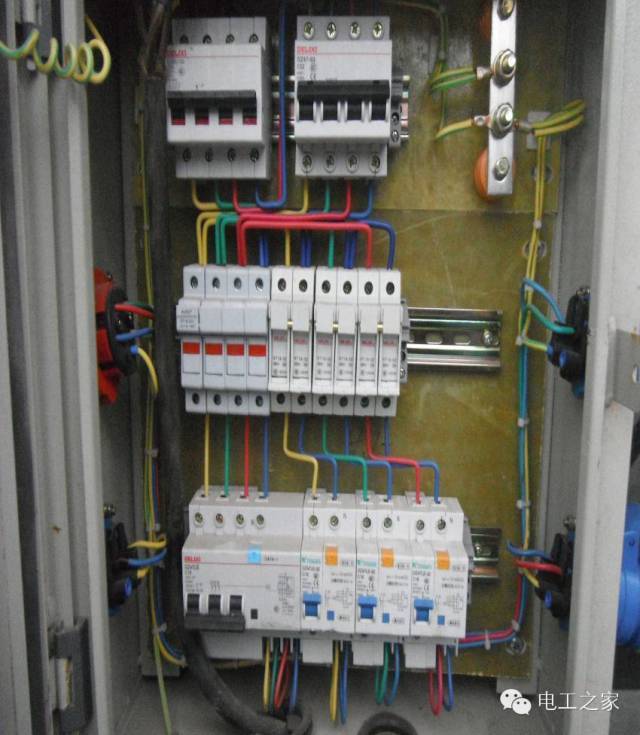

總計配電箱應安裝三種電器，即電源隔離電器、短路和過載保護電器和漏電保護電器。配置順序從電源端開始，依次為隔離電器、短路和過載保護電器和漏電保護器，不能顛倒。

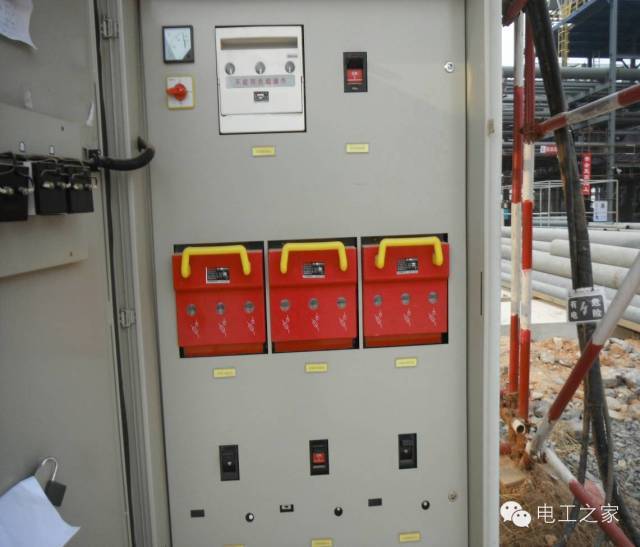

電源隔離裝置
電源隔離裝置
漏電保護器
配置順序從電源端開始，依次為隔離電器、短路和過載保護電器和漏電保護器，不能顛倒。

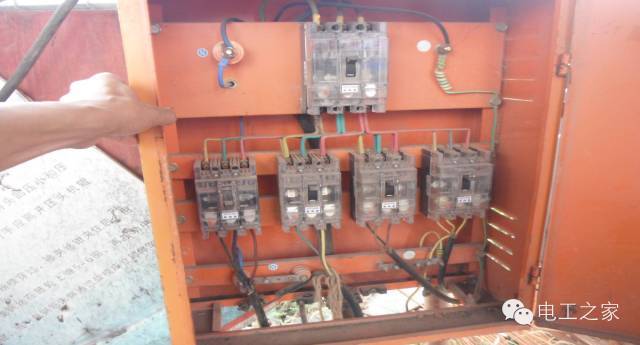

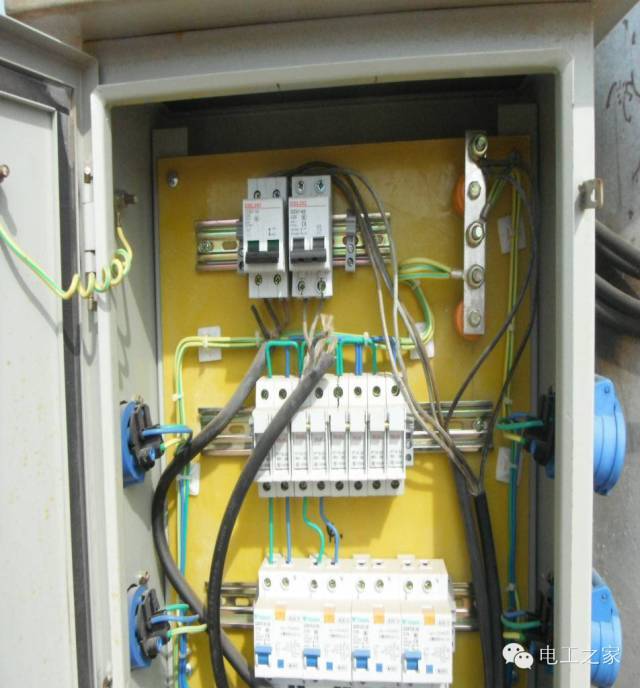

得分配電箱的電氣設備配置
在帶二次漏電保護的配電系統中，漏電保護器不要求在分值配電箱時設置，分值配電箱的電氣設備配置應符合以下原則:
1)主電路設有主隔離開關和主斷路器或主熔斷器。
2)分路設置分路隔離開關，以及分路斷路器或分路熔斷器。
3)隔離開關設置在電源入口端。

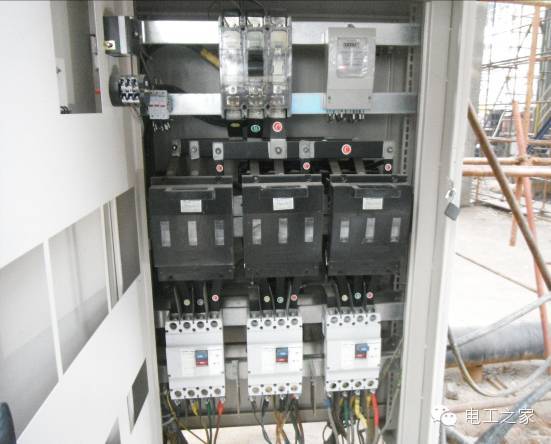

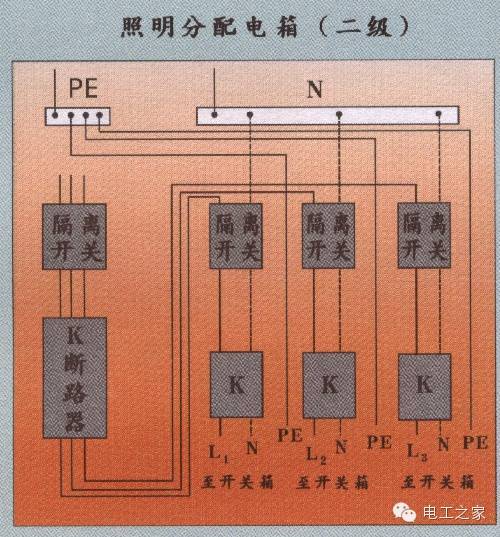

根據上述原則，sub 配電箱應安裝兩種電器，即隔離電器和短路及過載保護電器。

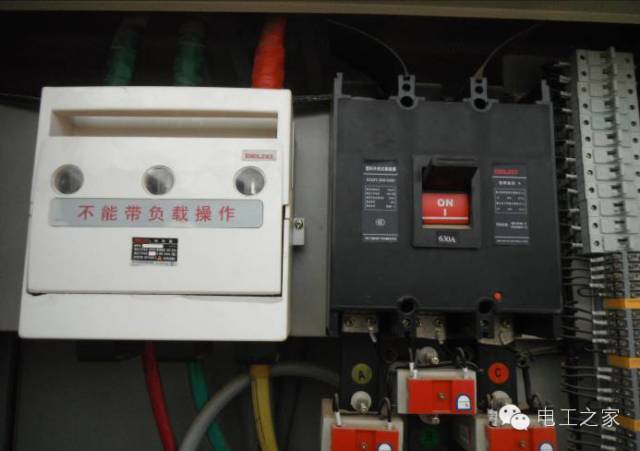

配置順序?yàn)楦綦x電器、短路和過載保護電器，不能顛倒。
配置順序?yàn)楦綦x電器、短路和過載保護電器，不能顛倒。

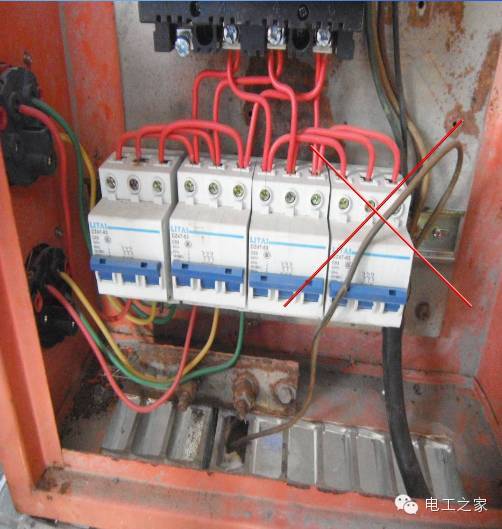

每個電氣設備必須有自己的專用開關盒。嚴禁用同一個開關箱直接控制兩個或兩個以上的電氣設備(包括插座)。
電源配電箱和照明配電箱應分別設置。當組合設置為相同配電箱時，電源和照明應分開分配。電源開關箱和照明開關箱必須分開設置(防止停電影響照明)
2

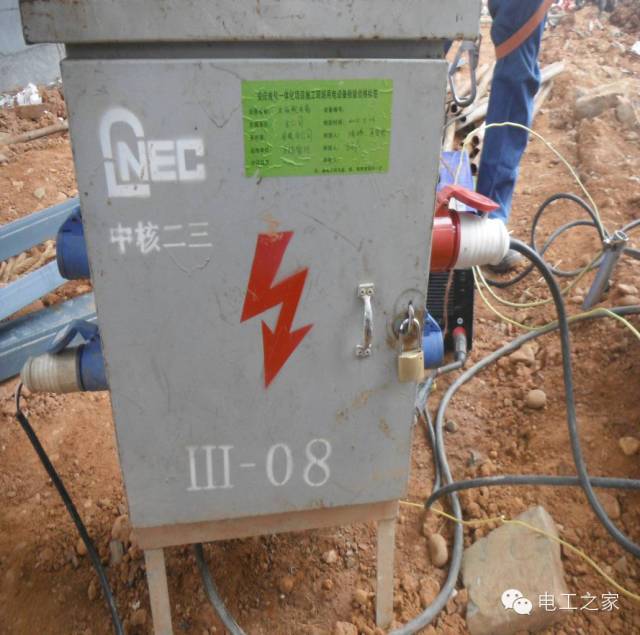

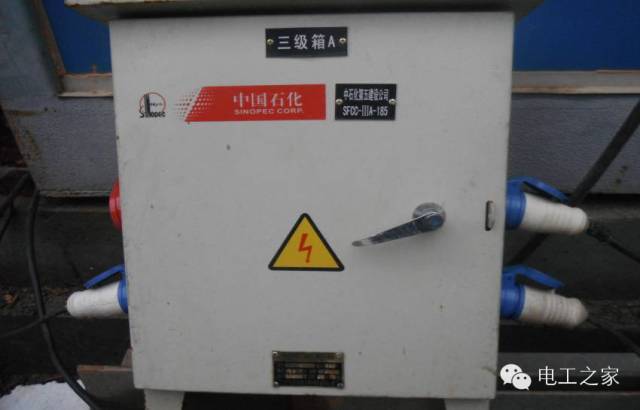

開關箱電氣設備配置

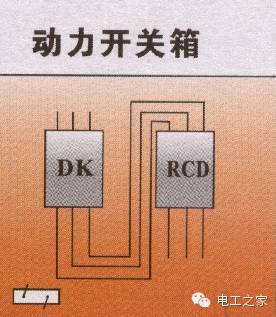

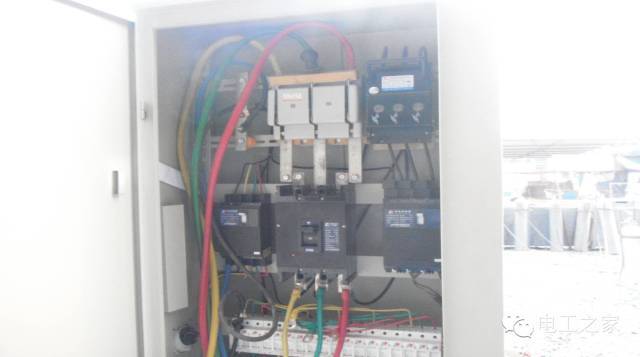

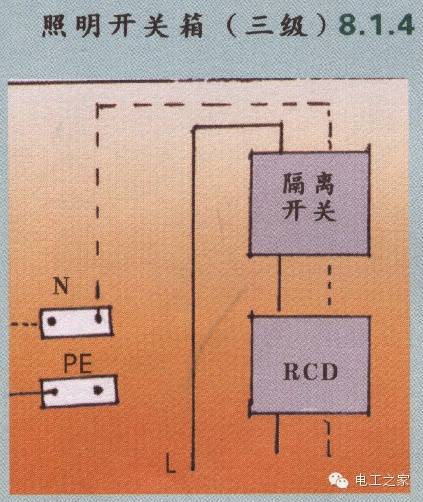

開關箱的電氣設備配置和接線應適合電氣設備的負載類別。以下是幾個典型開關盒的電氣配置介紹，包括電源隔離、過載、短路和漏電保護。

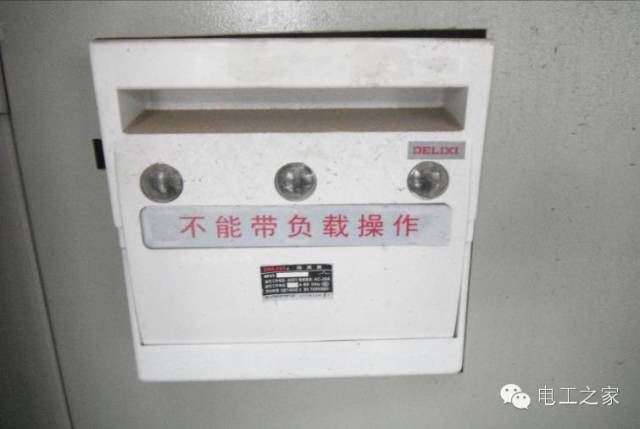

隔離開關沒有滅弧裝置，因此不允許切斷負電荷電流和短路電流。否則，電弧不僅會燒壞隔離開關，還會造成嚴重的短路故障，同時，電弧還會造成人員傷亡。

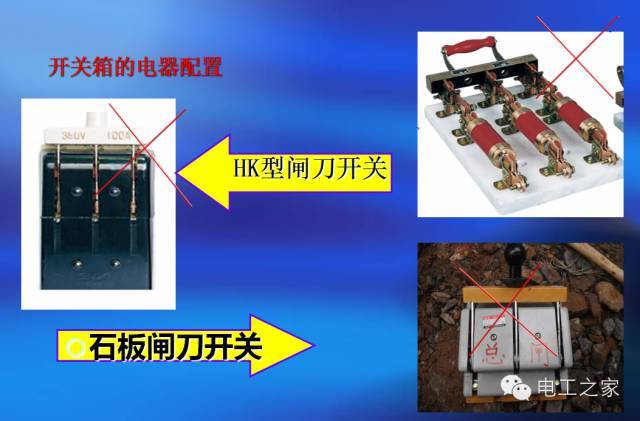

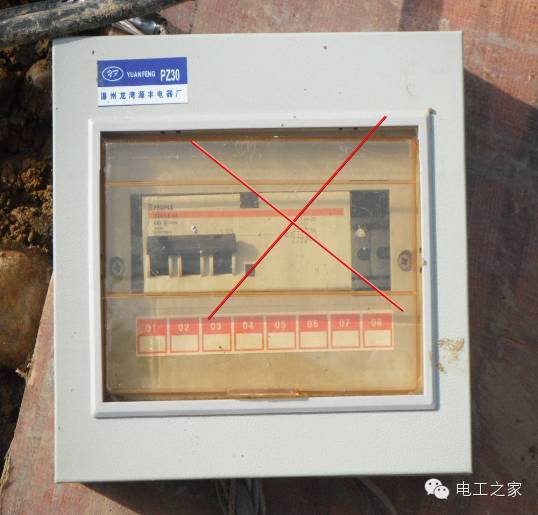

(注)根據建設部(建設部公告第659號)頒布的《建設事業推廣應用“十一五”規劃》要求和禁止使用的技術限制(首先批)，不得使用板巖閘刀開關、HK型閘刀開關和瓷塞熔斷器作為隔離開關。應推廣具有隔離、過載、短路和漏電保護功能的透明外殼，以及在輔助電路故障時具有自動斷電保護的組合電器。例如:透明殼式漏電斷路器(DZ15/20LE40T/100T型)、節能弧焊機防觸電漏電(帶報警)過流保護裝置(JVLGD-100/630(500型))。

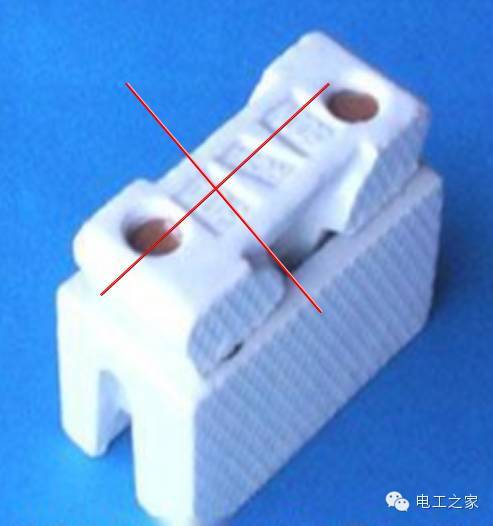

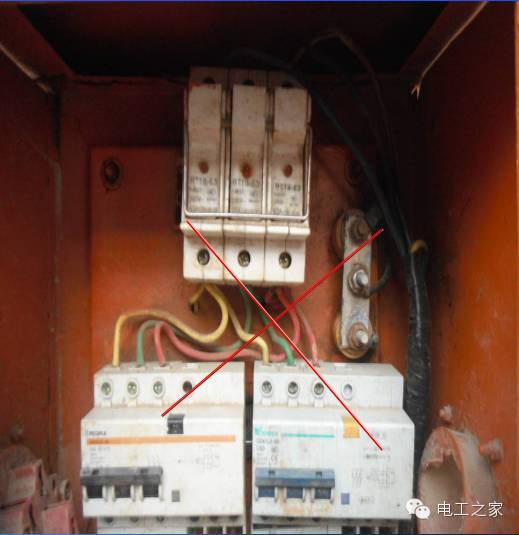

嚴禁使用瓷塞保險絲。

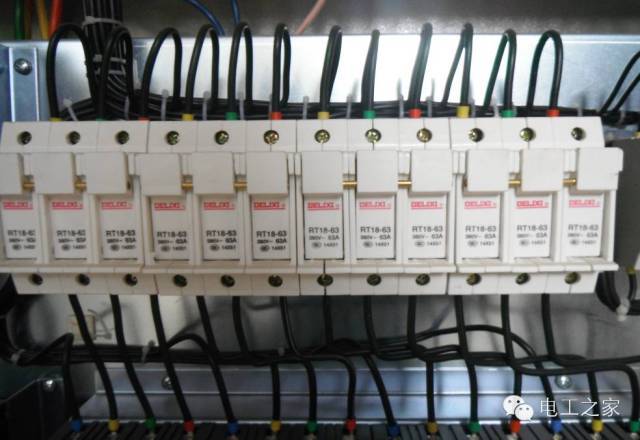

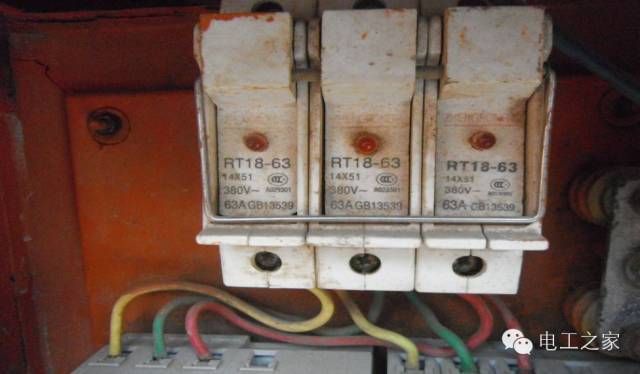

融合
保險絲是保護元件，用于防止電氣設備長時間通過過電流和短路電流。

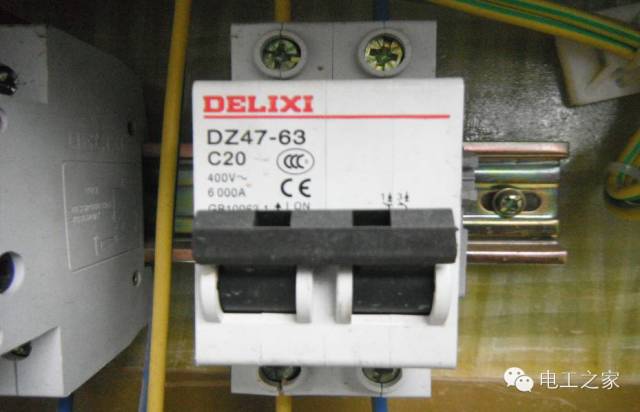

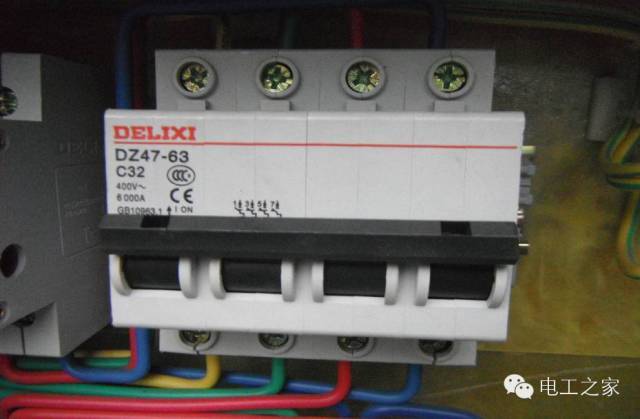

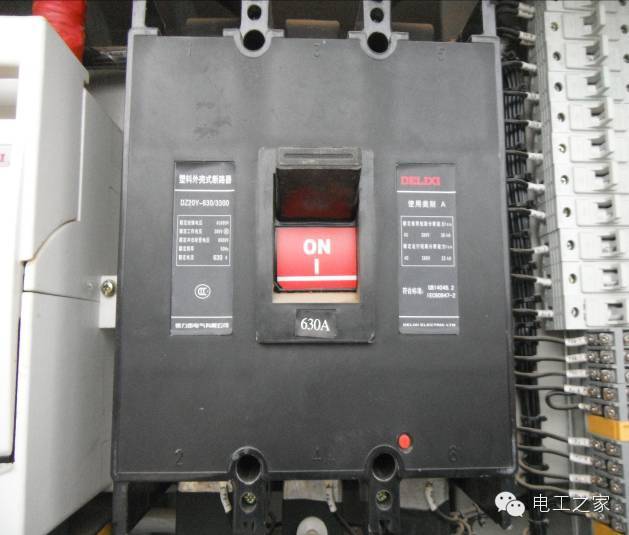

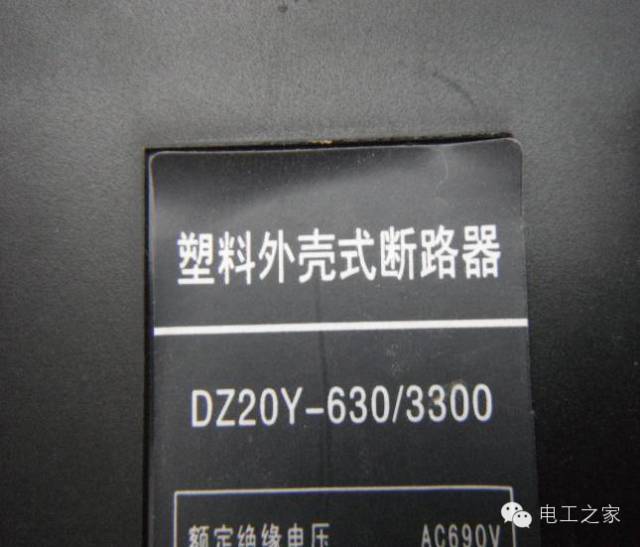

空氣斷路開關

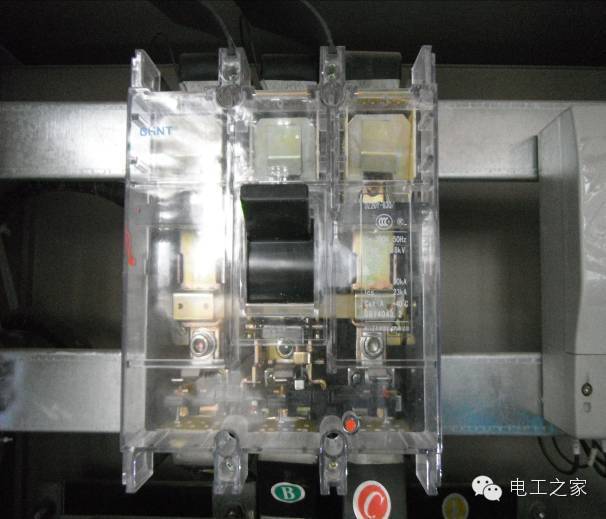

自動空氣開關，又稱低壓自動空氣開關，不同于隔離開關，具有良好的滅弧功能。它能在正常工作條件下切斷負載電流，在發生短路故障時切斷短路電流。它可以通過熱脫扣自動切斷過載電流，也可以在電路失壓時實現自動斷路。

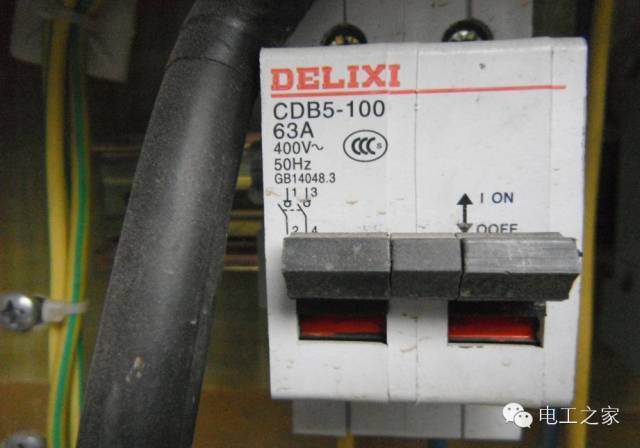

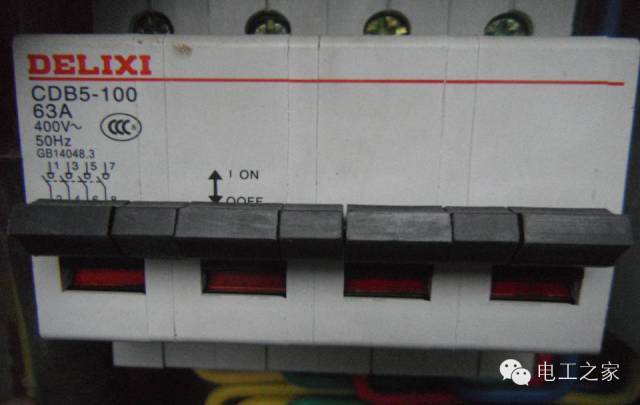

隔離開關
主要目的是確保電氣維護工作的安全。它能可靠地將電氣系統中需要修理的部件與其他帶電部件斷開，具有明顯的斷點，因此其觸點暴露在空氣中。

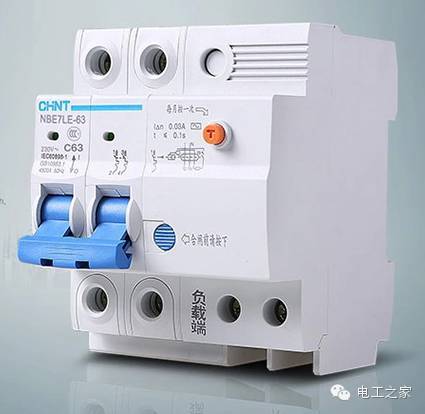

漏電保護器

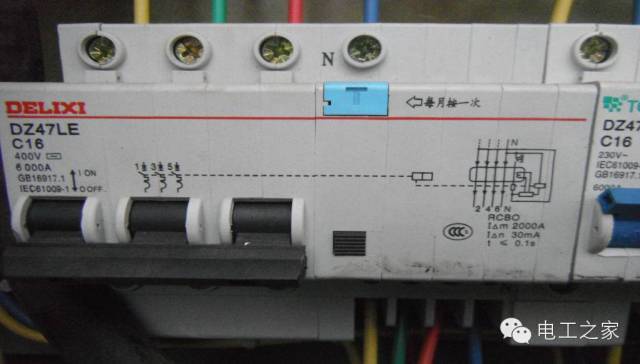

漏電保護器是施工現場臨時用電系統中常用的保護裝置。當被保護電路中的漏電值達到或超過額定值時，能迅速切斷電源，防止觸電，消除故障。

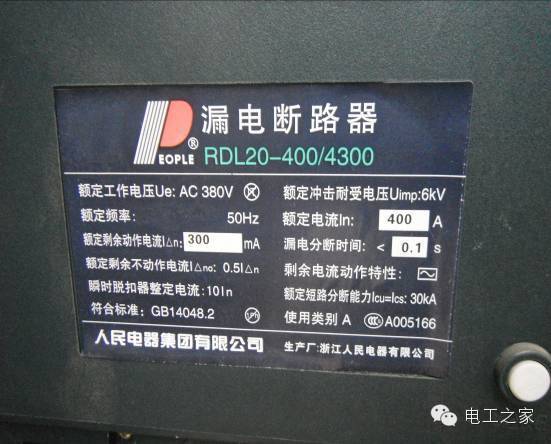

兩級保護；(1)開關箱保護。漏電保護的工作電流不得大于30mA，工作時間不得大于0.1s。(2)總計配電箱保護。漏電保護動作時間大于30mA，動作時間大于0.1s .

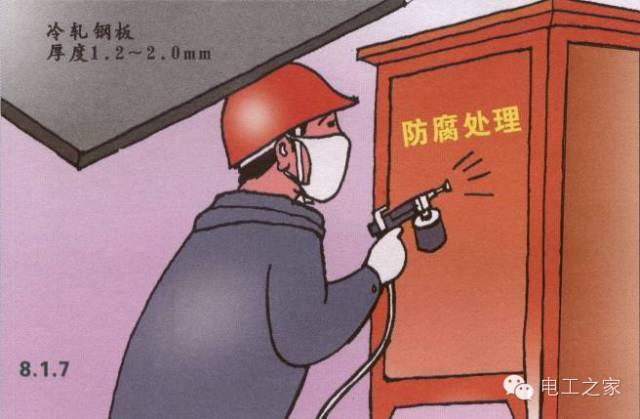

配電箱時，開關箱應采用其冷軋鋼板或阻燃絕緣材料制成，鋼板厚度應為1.2.0毫米，其中開關箱箱鋼板厚度不應小于1.2毫米，配電箱箱鋼板厚度不應小于1.5毫米(保證剛性，防止變形)，箱面應進行防腐處理。

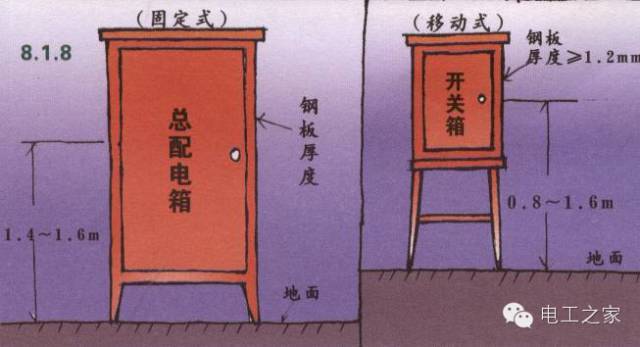

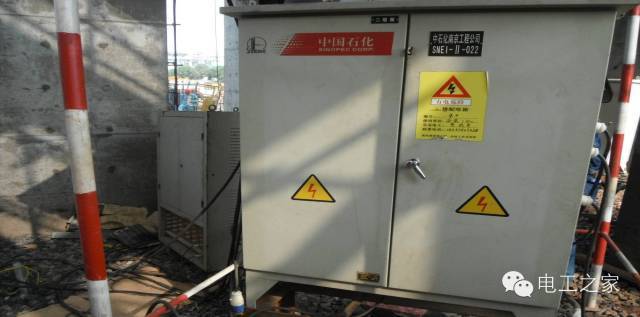

配電箱時，開關箱應安裝平直、牢固，固定配電箱時，開關箱中心存放處與地面之間的垂直距離應為1.1.6m..移動配電箱，開關箱應安裝在牢固穩定的支架上。其中心點與地面的垂直距離應為0.1.6m..(易于操作和維護，以防止地面碎片和飛濺的危險)
配電設備使用時應符合下列安全技術要求:

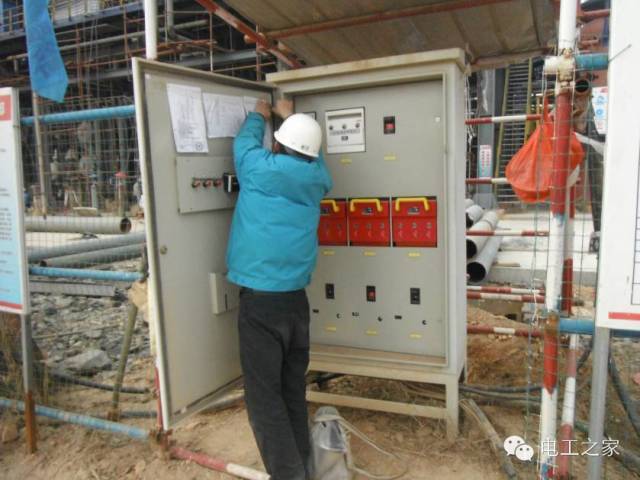

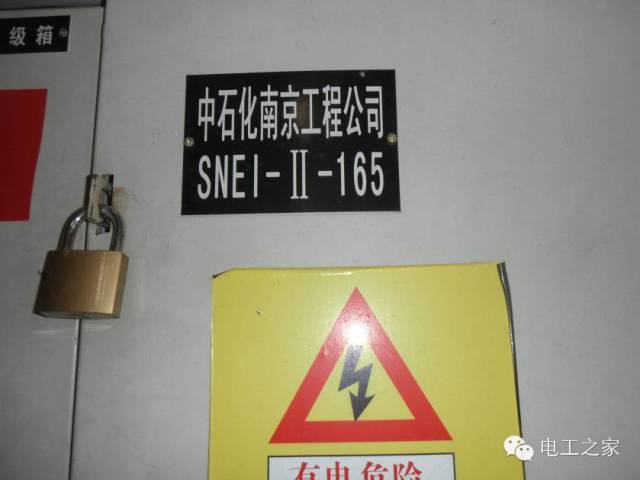

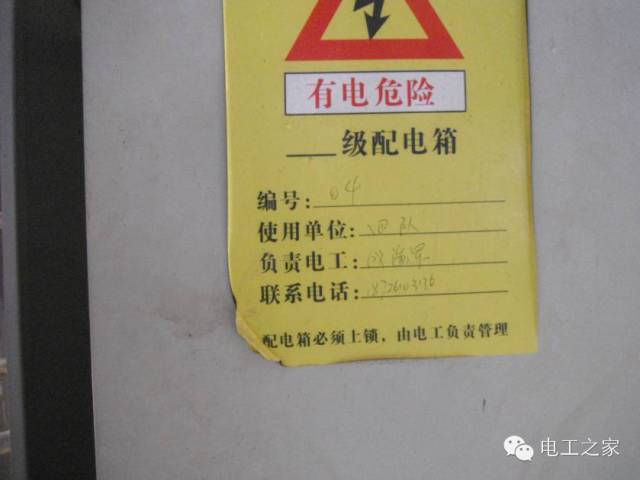

(1)各級配電裝置的箱(柜)門應有名稱、用途、分路標記、主要負責人聯系表和內部電氣系統接線圖，防止誤操作。
(2)各級配電設備應配備鎖，并有專人負責開關鎖。
(3)電工和用電人員工作時必須穿戴絕緣和防護用品，使用絕緣工具。

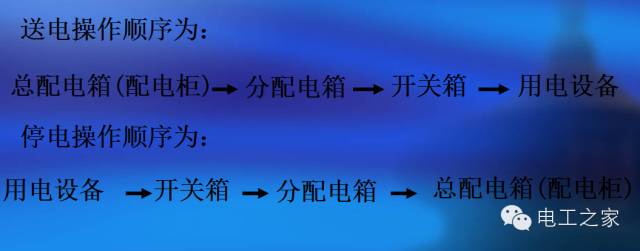

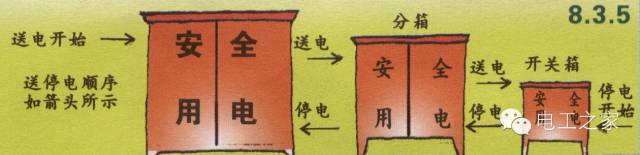

配電設備送電和停電時，必須嚴格遵循以下操作順序(應避免帶負荷操作):
在緊急情況下(人員觸電或電氣火災)，可在當?shù)睾透浇袛嚯娫础?/p>
接線端子板

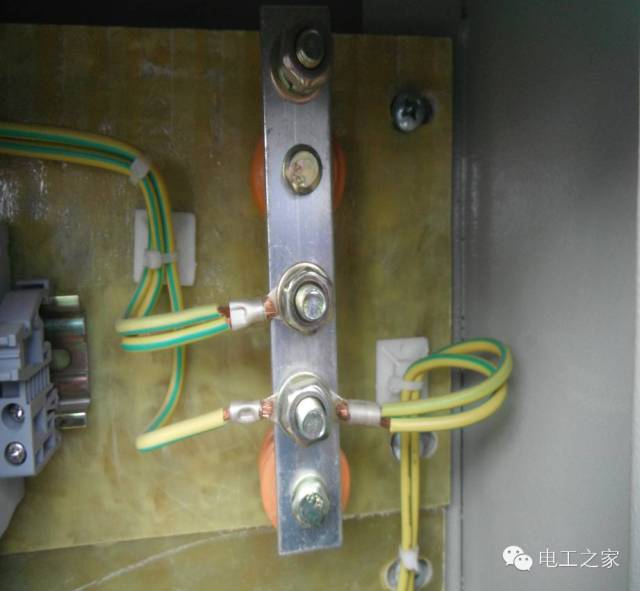

配電箱電氣安裝板必須分為N線端子板和PE線端子板。N線端子板必須與金屬電氣安裝板絕緣。聚乙烯線路端子板必須與金屬電氣安裝板電連接。
進線和出線中的N線必須通過N線端子板連接；聚乙烯線路端子板必須通過聚乙烯線路端子板連接。

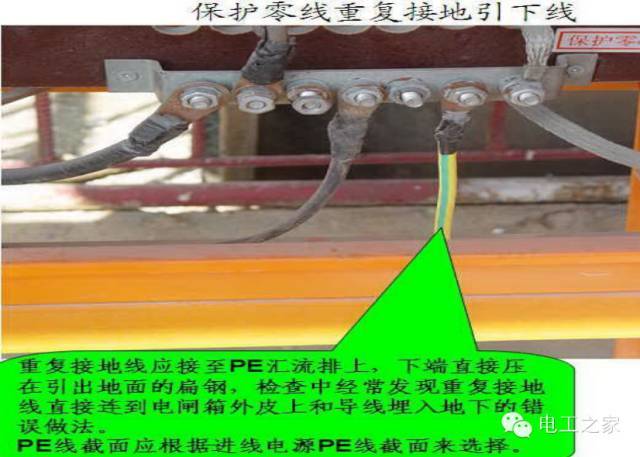

為了防止N線和PE線的混接和混接，配電箱和開關箱進出線中的N線和PE線必須分別與端子板連接。
(1)N端子板和PE端子板必須分開設置，固定在電源板上，并標有符號。嚴禁將它們放在一起。其中，N端子板與鐵電器安裝板之間必須保持絕緣；聚乙烯端子板和鐵電氣安裝板必須保持電氣連接。用鐵箱安裝絕緣電氣安裝板時，聚乙烯端子板應與鐵箱電連接。
(2)N、PE端子板的接線端子數量應與箱內進出線總數一致。
(3)氮和聚乙烯端子板應由紫銅板制成。

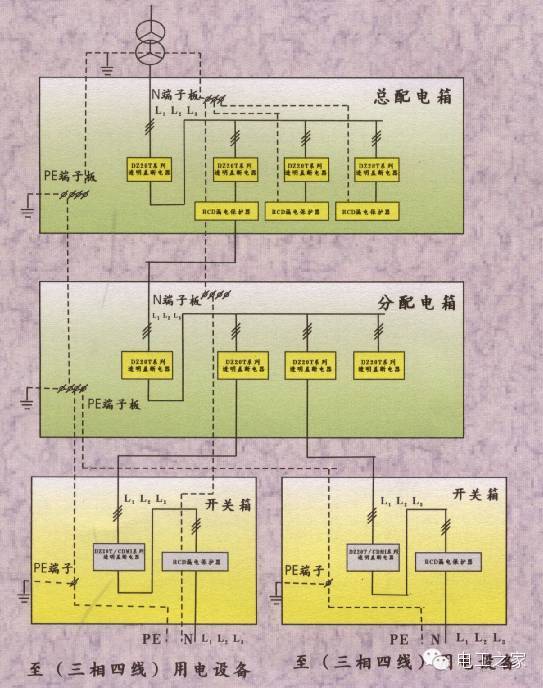

為了保證三級配電系統的安全、可靠和有效運行，在實際建立三級配電系統時應遵循四條原則:
分級分支規則
分配可以從一級總計配電箱(配電柜)到二級分支配電箱。也就是說，總數配電箱(配電柜)可以分成幾個分支，并分配到幾個分支配電箱；每個分支也可以分支幾個分支配電箱。
也可以將二級分支配電箱的配電分配到三級開關箱。也就是說，一個分支配電箱可以被分成幾個分支，以將電力分配給幾個開關盒，并且每個分支也可以分支或鏈接幾個開關盒。
從三級開關箱到電氣設備的配電必須實行“一機一閘”制度，不存在分流問題。也就是說，每個開關盒只能連接控制一個相關的電氣設備(包括插座)，包括一組負載不超過30A的照明器，或者每個電氣設備必須有自己的專用開關盒。
根據單獨的規則
兩個關鍵點:
電源配電箱和照明配電箱應分開設置:如果電源和照明放在同一個配電箱的內箱內進行配電，電源和照明應分開分配。術語配電箱包括total 配電箱和score 配電箱(下同)。
電源開關箱和照明開關箱必須設置在單獨的箱內，不存在常見的箱分流設置問題。
壓縮分布間距規則
壓縮分配間距規則意味著除了總數配電箱和分配室(配電柜)，點配電箱和開關箱之間以及開關箱和電氣設備之間的空間間距應盡可能縮短。按照《規范》的規定，壓縮分布間距規則可以用以下三個要點來解釋。
點配電箱應設置在電氣設備或負荷相對集中的地方。
點數配電箱距開關盒的距離不得超過30m。
開關箱與固定電源設備之間的水平距離不得超過3m。
環境安全規則
環境安全規則是指配電系統對設置和運行環境安全因素的要求。根據《規范》的規定，配電系統對其設置和運行環境安全系數的要求可以用以下五個要點來解釋。
環境保持干燥、通風和常溫。
周圍沒有易燃易爆物質和腐蝕性介質。
可避免異物撞擊、強烈振動、液體飛濺和熱源烘烤。
周圍沒有灌木和雜草。
周圍不得堆放設備和雜物。
